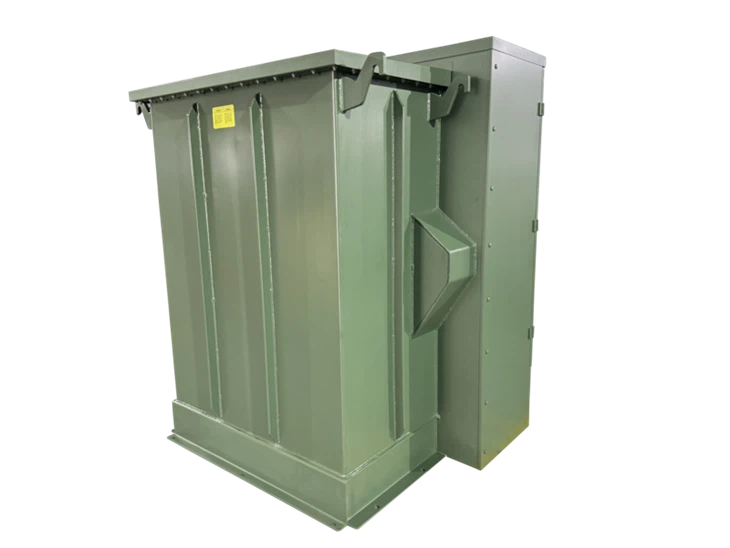

שנאי חשמלי 500 kVA רפידות-34.5/0.48 kV|פנמה 2024
קיבולת: 500kVA
מתח: 34.5/0.48kV
תכונה: עם פתיל כידון
טכנולוגיה חכמה, בטיחות מובטחת-שירותים מקיפים לצרכי החשמל שלך!
01 כללי
1.1 אתגרים מבצעיים בפנמה
הפסדי אנרגיה:תנודות ברשת מבזבזות אנרגיה, ומגדילות עלויות.
אי יציבות מתח:ציוד רגיש מסתכן בתקלה במהלך תנודות מתח.
אתגרי תחזוקה:מיקומים מרוחקים ואקלים קשה מסבכים את השירות.
זמן השבתה תפעולי:כשל בציוד יכול לעצור את הייצור או לשבש את אספקת החשמל.
1.2 רקע הפרויקט
שנאי 500 kVA רפידה רכוב נמסר לפנמה בשנת 2024. ההספק הנקוב של השנאי הוא 500 kVA עם קירור ONAN. המתח הראשוני הוא 34.5kV עם טווח הקשה של ±2*2.5% (NLTC), המתח המשני הוא 0.48y/0.277kV, הם יצרו קבוצה וקטורית של Dyn1, וזהו שנאי לולאה וחזית מתה.

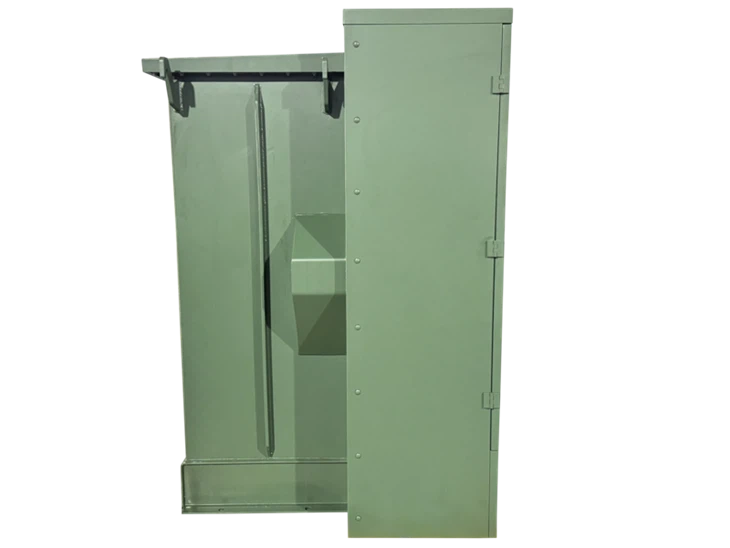

עיצוב השנאי החשמלי המותקן על רפידת 500 kVA הוא בהתאם לתקן ANSI C57.12.28 ומורכב ממיכל עם תאי מתח גבוה ונמוך, המופרדים על ידי מחסום מתכת או חומר קשיח אחר. תאי המתח הגבוה והנמוך נמצאים בצד אחד של השני, ממוקמים בצידי תיבת השנאים. מלפנים, תא המתח הנמוך נמצא בצד ימין. התא כולל דלת גישה. הדלת הזו היא סוג של נדנדה. סיבובי הדלת תלויים בתצורת הדלת, אשר מתבצעת עם סעיף 6.1.2 של תקן ANSI C57.12.25. ניתן לגשת לתא מהפנים בלבד. השנאי כולל מחוון מפלס שמן, הממוקם על תא המתח הנמוך-. כמו כן, הוא כולל שני שסתומי שמן, אחד למילוי מחדש והשני למטרות ניקוז. בנוסף, מותקן שסתום לחץ יתר על תא המתח הבינוני. המבנה מבטיח שניתן לתלות, להזיז ו/או להחליק את המכשיר על בסיסו מבלי לגרום נזק לרכיבי המתח הגבוה והנמוך. מבנה השנאי מאפשר תנועה בשני כיוונים: במקביל ובזווית של 90 מעלות לצדו. השנאי כולל התקן מתלה קבוע (וו) המאפשר תליית היחידה אופקית באמצעים מכניים. אסור להינזק רכיבים אלו. כל חלק במכשיר ומאפשר לתלות את המכשיר מבלי לגרום לעייפות כלשהי לחומר.
1.3 מפרט טכני
סוג מפרט שנאי 500 kVA וגיליון נתונים
|
נמסר ל
פנמה
|
|
שָׁנָה
2024
|
|
סוּג
שנאי מותקן על רפידות
|
|
תֶקֶן
IEEE C57.12.00
|
|
כוח מדורג
500kVA
|
|
תֶדֶר
60 הרץ
|
|
שָׁלָב
3
|
|
סוג קירור
אונן
|
|
לְהַאֲכִיל
לוּלָאָה
|
|
חֲזִית
מֵת
|
|
מתח ראשוני
34.5 קילוואט
|
|
מתח משני
0.48y/0.277 קילוואט
|
|
חומר מתפתל
אֲלוּמִינְיוּם
|
|
תזוזה זוויתית
Dyn1
|
|
עַכָּבָּה
5%
|
|
הקש על מחליף
NLTC
|
|
טווח הקשה
±2*2.5%
|
|
ללא אובדן עומס
0.08KW
|
|
על אובדן עומס
1.27KW
|
|
אביזרים
תצורה סטנדרטית
|
1.4 שרטוטים
שרטוט דיאגרמת שנאי 500 kVA רפידה וגודל.
 |
 |
02 דגשים לפתרון
עיצוב-ביעילות גבוהה:ליבות-נמוכות ופיתולים אופטימליים מפחיתים -איבוד עומס ועומס; יעילות ~99.7%, מעבר לתקני DOE.
אֲמִינוּת:תצורת הזנה-מתה-ות לולאה-משפרת את הבטיחות ומאפשרת תחזוקה חלקית ללא כיבוי מלא.
יציבות מתח:NLTC ±5% שומר על מתח משני; קבוצת Dyn1 מבטיחה איזון וממזערת הרמוניות.
קלות התקנה ותחזוקה:פיתולי אלומיניום ואביזרים סטנדרטיים מפשטים הובלה, התקנה ופעולות- באתר.
פעילות סביבתית ותפעול-לטווח ארוך:קירור ONAN מפחית רעש ותחזוקה; יעילות גבוהה מפחיתה את השימוש באנרגיה ואת ההשפעה על הסביבה.
03 ייצור
3.1 ליבה
כדי להתגבר על האתגרים של אובדן אנרגיה גבוה וחוסר איזון מגנטי בשנאים תלת-פאזיים, אסטרטגיית העיצוב שלנו משתמשת בליבת שלוש-עמודות סימטרית עם עוולים משולבים. מעגל מגנטי מאוזן זה מבטיח שיווי משקל שטף, ממזער את ההשארות ומפחית באופן משמעותי את הפסדי הברזל וזרם מערבולת, וכתוצאה מכך יעילות אנרגטית מעולה ויציבות תפעולית
3.2 סלילה
כדי להתמודד עם האתגרים הקריטיים של עמידה בזרמי מעגל קצר- גבוהים, מזעור אובדן אנרגיה ואופטימיזציה של ניהול תרמי, אסטרטגיית הליפוף ההיברידית שלנו משלבת סלילה פנימית של-מתח נמוך עם פיתול חוט- במתח גבוה חיצוני. עיצוב זה מבטיח חוזק מכני מעולה והתנגדות-במעגל קצר, תוך הפחתת התנגדות DC והפסדי זרם מערבולת ליעילות גבוהה יותר. המבנה מאפשר גם ערוצי קירור אופטימליים, וכתוצאה מכך טמפרטורות עבודה נמוכות יותר וביצועים כלליים משופרים.
3.3 טנק
כדי לעמוד באתגרים של מתח מכני, קורוזיה סביבתית ובטיחות תפעולית ביישומים מגוונים, מיכל השנאים שלנו מתוכנן עם אסטרטגיית הגנה מרובה-ת. נבנה מפלדה באיכות גבוהה-עם ריתוך רובוטי, הוא מבטיח שלמות מבנית וביצועים-הוכחת דליפות, בעוד שציפויים מתקדמים נגד-קורוזיה מספקים עמידות-לטווח ארוך לסביבות קשות. הבטיחות והתחזוקה משופרים באמצעות תכונות משולבות הכוללות שסתום שחרור לחץ, שסתומי שמן מיוחדים וחלונות בדיקה, כאשר העיצוב ניתן להתאמה אישית לדרישות קיבולת ומתח ספציפיים.
3.4 הרכבה סופית
התקנת רכיבי הליבה: תקן את גוף השנאי, מתג מתח גבוה ומתח נמוך בתאים שלהם.
חיבור פנימי: חבר כבלים או פסים בין השנאי למיתוג והבטח הארקה אמינה.
התקנת ציוד עזר: התקנת התקני הגנה כגון נתיכים, שסתומי שחרור לחץ, מדי מפלס שמן ורכיבי חלוקת מתח נמוך-.
הרכבת קופסה: כל הרכיבים מקובעים בקופסת הנירוסטה, מגדילים את העיצוב עמיד למים, אטום לאבק, נגד-קורוזיה ומבטיחים אוורור טוב.
04 בדיקה
05 אריזה ומשלוח
5.1 אריזה
השנאי התלת-פאזי- שלנו ארוז בצורה מאובטחת בארגז עץ מותאם-מהונדס, שנועד להגנה מרבית במהלך הובלה ואחסון. מסגרת העץ החזקה מחוזקת פנימית עם חסימה וחיזוק כדי לשתק את היחידה, בעוד שרצועות פלדה חיצוניות מספקות שלמות מבנית נוספת. פתרון אריזה מקיף זה מבטיח שהשנאי שלכם יגיע לאתר במצב מושלם, מוכן להתקנה מיידית.
5.2 משלוח
השנאים התוכננו עבור הובלה מאובטחת באוקיינוס, ארוזים בארגזי עץ אטומים לפגעי מזג האוויר עם חיזוקים פנימיים מחוזקים כדי לעמוד בתנאים ימיים. כל יחידה כוללת נקודות הרמה סטנדרטיות וסימוני ערימה ברורים כדי להבטיח טעינת מכולות בטוחה, אחסנת כלי שיט יעילה ומשלוח חינם-לנזקים לאתרי פרויקטים גלובליים.
06 אתר וסיכום
במערכות חשמל מודרניות, השנאי התלת-פאזי המותקן בכרית בולט כפתרון אידיאלי לצרכים חשמליים שונים, המציע ביצועים יוצאי דופן ובטיחות אמינה. בין אם מדובר בתשתיות עירוניות, מבנים מסחריים או יישומים תעשייתיים, הוא יכול לספק תמיכה יציבה ויעילה בכוח, לעזור למשתמשים לשפר את היעילות התפעולית. אנו מחויבים לספק מוצרים- באיכות גבוהה ושירות לקוחות יוצא מן הכלל, להבטיח שתהיה לך את החוויה הטובה ביותר בעת בחירת השנאי התלת-פאזי המותקן על רפידות. בחרו במוצר שלנו, ותנו לנו לעבוד יחד כדי ליצור עתיד ירוק ובר קיימא יותר!
