500kVA Pad Mount Transformer-14.4/0.208 kV|ארה"ב 2025

01 כללי

1.1 רקע הפרויקט

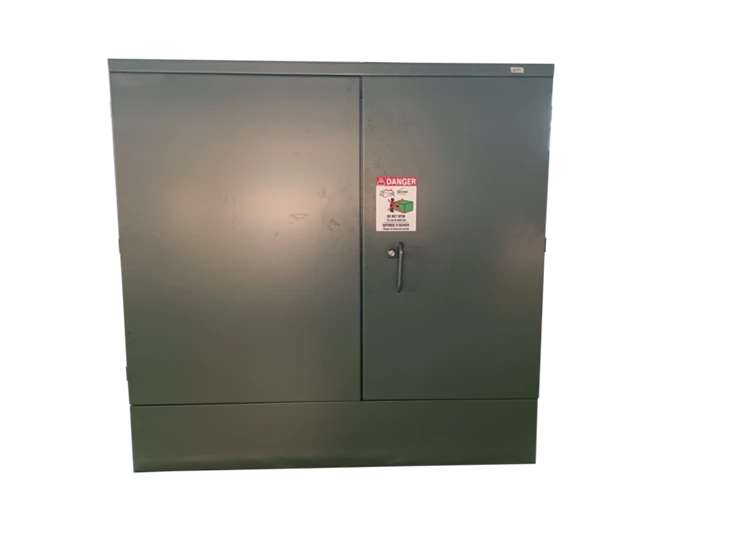

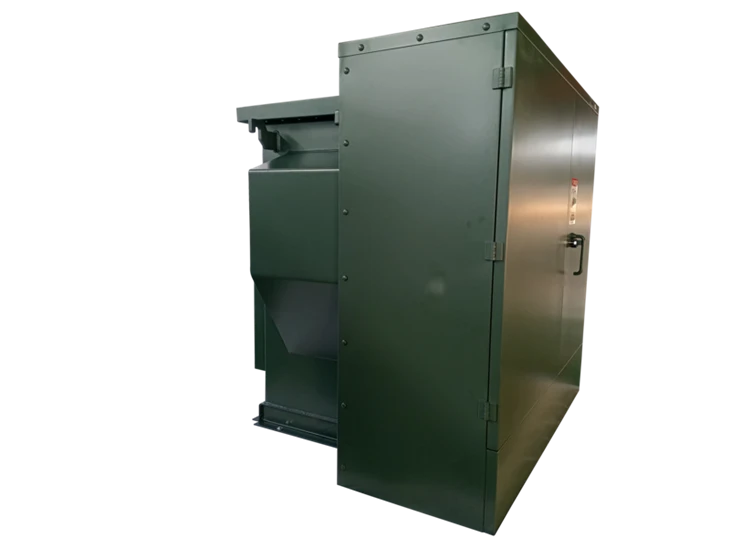

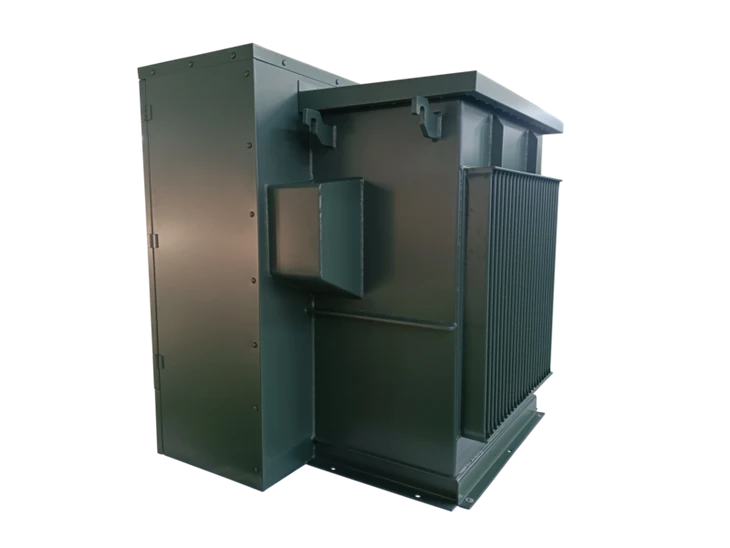

שנאי תלת פאזי רכוב רפיד 500 kVA נמסר לאמריקה בשנת 2025. ההספק הנקוב של השנאי הוא 500 kVA עם קירור ONAN. המתח הראשוני הוא 14.4D kV, המתח המשני הוא 0.208Y/0.12 kV עם ±2*2.5% טווח הקשה (NLTC), הם יצרו קבוצה וקטורית של Dyn1.

שנאי תלת פאזי רפידות הוא חלק קריטי של ציוד הפצה חשמלי בשימוש נרחב באזורים עירוניים ותעשייתיים, שנועד להמיר ביעילות חשמל- במתח גבוה להספק- במתח נמוך לצריכת המשתמש. החלק החיצוני שלו עשוי מחומרי מתכת עמידים-למזג אוויר, המציעים הגנה מפני מים, אבק וקורוזיה, ומבטיחים פעולה יציבה-לטווח ארוך. המבנה הפנימי-מתוכנן היטב, תוך שימוש בחומרים חדירים-גבוהים עבור הליבה ומשתמש בטכניקות ליפוף מדויקות עבור הפיתולים, המבטיחות הן ביצועים חשמליים והן חוזק מכני.

השנאי המותקן על הרפידה מצויד באביזרים חיוניים, כגון מחברי כידון וקישורי בידוד לחיבורים מהירים ותחזוקה בטוחה; מתגי הפסקת עומס המאפשרים הפסקת מעגל בטוחה תחת עומס; מדי חום שמן מובילים ומדדי מפלס שמן המנטרים טמפרטורות ורמות שמן פנימיים בזמן אמת- כדי להבטיח פעולה בטוחה; ומדדי לחץ ואקום שעוקבים אחר מצב הוואקום של שמן הבידוד כדי למנוע זיהום אוויר שעלול לפגוע בביצועי הבידוד. באמצעות היישום היעיל של אביזרים אלו, השנאי תלת פאזי רפידת רכוב לא רק משפר את היעילות והבטיחות של מערכת חלוקת החשמל אלא גם מספק נוחות לאנשי תחזוקה, ומבטיח את היציבות והאמינות של אספקת החשמל.

1.2 מפרט טכני

מפרט וגיליון נתונים של שנאי 500 kVA רפידה

1.3 שרטוטים

שרטוט דיאגרמת שנאי 500 kVA רפידה וגודל.

02 ייצור

2.1 ליבה

המורכבת משלוש עמודות ליבה אנכיות-כל אחת מיושרת עם השטף המגנטי של שלב אחד-הליבה של שלושת-שלבי שלוש-הגפיים יוצר מעגל מגנטי יעיל ביותר. עיצוב מבני זה מצמצם את הצימוד המגנטי וההפרעות הבין-פאזיות למינימום, ובכך מעלה את הביצועים החשמליים ומפחית בצורה נאותה פוטנציאל רעש חשמלי ותנודות רשת.

2.2 סלילה

מטרת הליבה של שנאי טמונה בהמרת מתח חילופין נכנס לרמת פלט מותאמת דרך הפיתולים שלו. טרנספורמציה מתח זו מתאפשרת על ידי שינוי יחס הסיבובים-היחס הפרופורציונלי בין מספר הפיתולים בסליל המתח הגבוה-ואלה שבסליל המתח הנמוך-. כדי למקסם את יעילות המרת האנרגיה, מתכננים חייבים לכייל אסטרטגית יחס זה עבור פיתולי מתח גבוה ונמוך כאחד, תוך התחשבות במפרט התפעולי של השנאי וכן בפרמטרים של מתח הכניסה והמוצא.

2.3 טנק

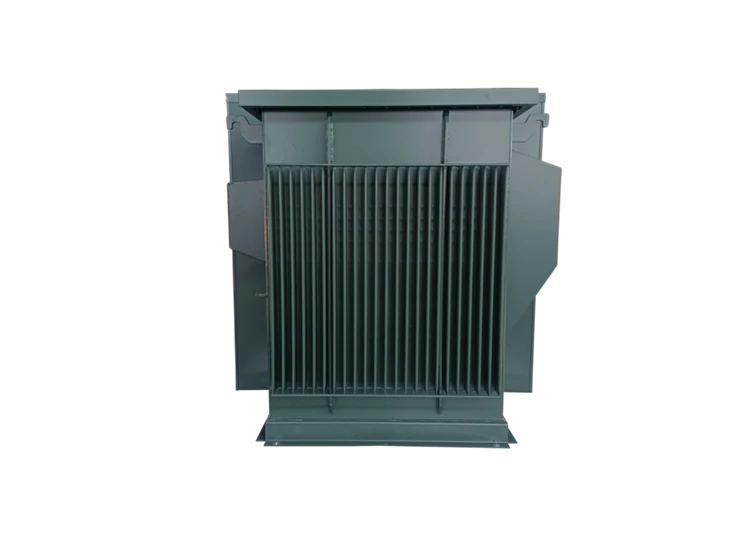

המיכל, המיוצר מפלדה עדינה, מספק עמידות חזקה בפני קורוזיה וגמישות מכנית, כאשר המעטפת החיצונית שלו נוצרה באמצעות תהליכי ריתוך כדי להבטיח אטימה הרמטית ותקינות מבנית. העיצוב שלו משלב עקרונות הסעה תרמית כדי להקל על זרימת השמן, ובכך לשפר את ביצועי פיזור החום, בעוד שהעמידה בתקני בטיחות רלוונטיים מובטחת באמצעות מחווני מפלס שמן ומנגנוני זיהוי דליפות-המאפשרים ניטור רציף של מפלסי השמן וזיהוי מיידי של דליפות.

2.4 הרכבה סופית

מכלול בסיס: מקם את מיכל השמן על משטח ישר והתקן את המבנים התומכים. התקנת ליבה וליפוף: התקן את ליבת השנאי ואת הפיתולים במקומם, תוך הבטחת הידוק מאובטח. איטום ומילוי מיכל שמן: אטום את מיכל השמן כראוי לפני מילויו בשמן שנאי, תוך שמירה על מפלס השמן בטווח הסטנדרטי שצוין. חיבורי חשמל: חבר את כבלי המתח הגבוה-והמתח הנמוך-, והתקן את רכיבי המגן בהתאם.

03 בדיקה

שנאים תלת-פאזיים-מוצבים עוברים חבילה מקיפה של בדיקות קפדניות לאימות ביצועים, בטיחות ואמינות לפני הפריסה, כולל בדיקת התנגדות בידוד לאימות תקינות מערכות בידוד חשמלי, בדיקות יחס סיבובים וקוטביות כדי להבטיח שינוי מעגל מתח מדויק לפי מפרט תכנון ובדיקת מבנה, קצר{2} חוסן בתנאי תקלה, מדידות אובדן עומס ו-אובדן עומס כדי לאשר עמידה ביעילות אנרגטית, בדיקות חוזק דיאלקטרי שמן כדי להעריך את יכולתו של נוזל הבידוד לעמוד בלחץ חשמלי, ובדיקות לחץ ודליפה כדי להבטיח איטום הרמטי של המיכל-הכל בוצע בהתאם לתקנים בתעשייה כגון IE12EE C20 לפעול בצורה בטוחה וחיצונית. יישומים רכובים-על משטח.

04 אריזה ומשלוח

4.1 אריזה

רובוטריקים מותקנים תלת-פאזיים-ארוזים בצורה מאובטחת להעברה: עטופים בסרט עמיד-לרטיבות ומרופדים בחומרים בולמי זעזועים-, היחידה מהודקת בארגז פלדה כבד- או עץ מחוזק עם הידוק והרמה פנימית של זיזים, הגנה מפני פגישה והרמה, תקנים.

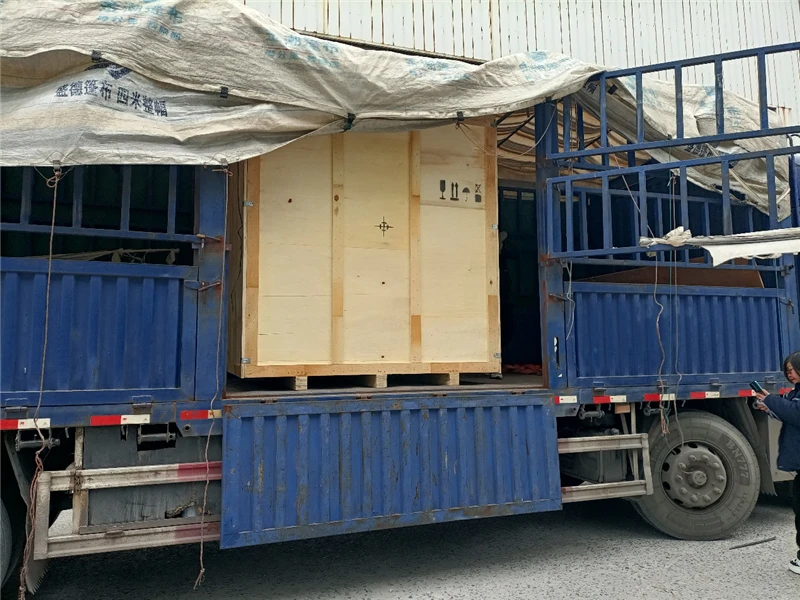

4.2 משלוח

שנאים תלת-פאזיים-מובלים בדרך הים בארגזים אטומים-כבדים, מזג אוויר-מאודרים עם חיזוקים פנימיים, זיזי הרמה ומחסומי לחות-כדי לעמוד בתנאים ימיים, למנוע תזוזה או נזק ולציית לתקנות שילוח בינלאומיות.

05 אתר וסיכום

לסיכום, השנאי התלת--פאזי- המותקן הוא מרכיב חיוני לחלוקת חשמל יעילה ואמינה. עם העיצוב החזק שלו, הניהול התרמי המצוין ותכונות הבידוד המעולות שלו, שנאי זה מתוכנן לעמוד בדרישות של מערכות חשמל מודרניות תוך הבטחת בטיחות ואריכות ימים. בין אם אתה מעוניין לשפר את התשתית שלך או לשדרג מערכות קיימות, השנאי התלת-רפד- שלנו מציע את הפתרון המושלם להנעת הפעילות שלך בצורה חלקה. בטח במומחיות ובמחויבות שלנו לאיכות כדי לספק מוצר שלא רק עונה על הציפיות שלך אלא גם תורם לעתיד אנרגיה בר קיימא. תודה ששקלת את הפתרונות שלנו; אנו מצפים לתמוך בצרכי חלוקת החשמל שלך.
