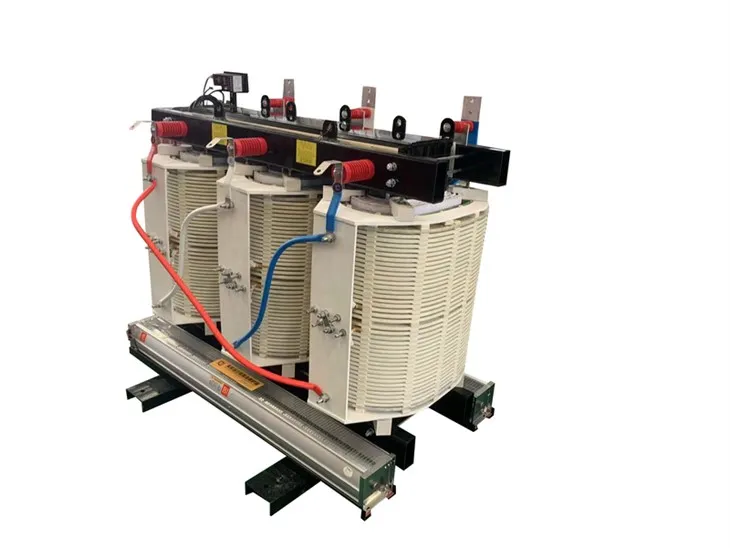

1000 kVA Vpi Transformer-11/0.55 kV|דרום אפריקה 2024
קיבולת: 1000kVA
מתח: 11/0.55 קילו וולט
תכונה: עם בקר טמפרטורה
VPI Dry-Type Transformer: הבחירה החדשה להעברת כוח ידידותית-לסביבה, יעילה ובטוחה!
01 כללי
1.1 רקע הפרויקט
ה-1000kVA הזהשנאי vpiמיוצא לדרום אפריקה ביולי 2024. הקבוצה הווקטורית של שנאי זה היא Dyn11. שיטת חיבור Dyn11, איכות מתח גבוהה, נקודה ניטרלית לא נסחפת. המתח הראשוני הוא 11 קילו וולט, המתח המשני הוא 0.55 קילו וולט, השנאי מצויד במחליף ברזים ללא עומס, טווח ההקשה הוא ±2*2.5% בצד הראשוני, הקירור הוא ONAN/ONAF.
השנאי מסוג יבשבעל מאפיינים של מבנה מעכב בעירה קומפקטי, רעש ריצה נמוך, משקל קל, טביעת רגל קטנה, אובדן נמוך, בטיחות, יציבות, עמידות בחום גבוהה ויכולת עומס יתר חזקה. עם הביצועים המצוינים שלו התקבל בברכה על ידי השוק המקומי, מוצרים מיוצאים לאיחוד האירופי, צפון אמריקה, המזרח התיכון ואזורים כלכליים גלובליים מפותחים אחרים.
1.2 מפרט טכני
מפרט שנאי 1000 kVA vpi וגיליון נתונים
|
נמסר ל
דרום אפריקה
|
|
שָׁנָה
2024
|
|
דֶגֶם
1000kVA-11/0.55kV
|
|
סוּג
שנאי מתפתל מסוג יבש
|
|
תֶקֶן
IEC60076
|
|
כוח מדורג
1000kVA
|
|
תֶדֶר
50HZ
|
|
שָׁלָב
3
|
|
סוג קירור
AN/AF
|
|
מתח ראשי
11kV
|
|
מתח משני
0.55 קילו וולט
|
|
חומר מתפתל
אֲלוּמִינְיוּם
|
|
עַכָּבָּה
6%
|
|
הקש על מחליף
NLTC
|
|
טווח הקשה
±2*2.5%@צד ראשוני
|
|
ללא אובדן עומס
1.8KW
|
|
על אובדן עומס
9.1KW
|
|
אביזרים
תצורה סטנדרטית
|
|
רמת בידוד
H
|
|
תאורת דחף בסיסית עמידה במתח-צד ראשוני (BIL)
75kV
|
|
תדר מתח עמיד במתח-צד ראשוני
35 קילו וולט
|
|
תאורת דחף בסיסית עמידה במתח-צד משני (BIL)
/
|
|
תדר מתח עמיד במתח-צד משני
3kV
|
|
עליית טמפרטורה מפותלת @ מצב שירות מדורג
100K
|
1.3 שרטוטים
ציור וגודל של שנאי 1000 kVA vpi.
02 ייצור
2.1 ליבה
ליבת הברזל מאמצת כיוון גרגר מגנטי בעל חדירות גבוהה יריעת פלדת סיליקון מגולגלת קרה (CRGO), כריכת חורים אלכסונית מלאה, בנויה-במבנה לוחית משיכה, עיצוב גיאומטרי מדויק, קובעת את מאפייני החומר של היריעה המגנטית שבה יש להשתמש ופרטים רבים, כולל בקרת רטט, מיקום הטיה ושאר אמצעי טרנספורמציה נקיים, דרישות מכניות ויבשות אחרות נראות יפות, כך שהעיצוב הנמוך והיבש נראה יפה. ללא-זרם עומס, אובדן עומס קטן ללא-. רעש נמוך.
2.2 סלילה
סליל המתח הגבוה מאמץ את המבנה המתפתל הרציף, פיזור החום של הסליל טוב, כך שיכולת עומס היתר של השנאי חזקה יותר, ומתח הנחשול הגבוה מטופל בצורה אמינה. סליל המתח הנמוך- הוא נייר כסף, ופיזור הטמפרטורה בפיתול מאוזן, מה שמשפר את יציבות הסליל ומשפר את התנגדות הקצר.- הסליל משתמש בצבע ספוג בלחץ ואקום ייחודי מסוג H-מסוג מעכב בעירה, והוא מתרפא בטמפרטורה גבוהה, והמשטח יכול להיות עמיד בפני אבק, עמיד בפני-לחות ועמיד בפני כתמים-.
2.3 הרכבה סופית
מיקום הליפוף: הפיתול הראשוני והפיתול המשני מותקנים על ליבת הברזל בהתאם לדרישות התכנון.
חיבור מתפתל: חבר את המסוף המתפתל לפי השרטוט החשמלי כדי להבטיח שהחיבור יציב.
חומרי בידוד: הנח את חומרי הבידוד (כגון נייר בידוד ושמן בידוד) בהתאם לדרישות התכנון כדי להבטיח את תקינות מערכת הבידוד. בדיקת בידוד: מבוצעת בדיקת עמידות לבידוד על מנת לוודא שמערכת הבידוד עומדת במפרט הטכני.
מאווררים או מצננים: התקן את המאווררים או המצננים של השנאי כדי להבטיח שמערכת הקירור תוכל לפזר חום ביעילות.
קיבוע מעטפת: התקן את הקליפה או המגן של השנאי במקום כדי להבטיח שהקליפה אטומה עם הגוף הראשי של השנאי.
חיבור כבל: חבר את כבלי המתח הגבוה והנמוך של השנאי כדי לוודא שהחיבור החשמלי חזק ועומד בתקני בטיחות.
הארקה: בצע טיפול הארקה כדי להבטיח שמערכת ההארקה של השנאי טובה.
03 בדיקה
|
לֹא. |
פריט בדיקה |
יְחִידָה |
ערכי קבלה |
ערכים נמדדים |
מַסְקָנָה |
|
|
1 |
מדידת התנגדות מתפתל |
/ |
שיעור אי איזון התנגדות מרבי התנגדות קו: פחות או שווה ל-2% |
HV (קו) |
LV (קו) |
לַעֲבוֹר |
|
0.20% |
0.98% |
|||||
|
2 |
מדידת יחס מתח ובדיקת תזוזת פאזה |
/ |
סובלנות יחס המתח על ההקשה העיקרית: ±1/10 סמל חיבור: Dyn11 |
-0.03% ~ 0.09% Dyn11 |
לַעֲבוֹר |
|
|
3 |
מדידת עכבת-קצר ואובדן עומס |
/ קילוואט קילוואט |
t: 120 מעלות Z%: ערך נמדד Pk: ערך נמדד Pt: ערך נמדד |
6.24% 6.28 7.909 |
לַעֲבוֹר |
|
|
4 |
מדידת איבוד-עומס וזרם ב-90% ו-110% מהמתח הנקוב |
/ קילוואט |
I0 : לספק ערך מדוד P0: לספק ערך נמדד |
90% Ur |
110% Ur |
לַעֲבוֹר |
|
0.378% |
0.462% |
|||||
|
1.3734 |
1.6786 |
|||||
|
5 |
בדיקת מתח יישומי |
/ |
HV: 35kV 60s LV: 3kV 60s |
לא מתרחשת קריסה של מתח הבדיקה |
לַעֲבוֹר |
|
|
6 |
בדיקת עמידה במתח מושרה |
/ |
מתח מופעל (kV): 2 Ur מתח מושרה (kV): 1.1 משך(ים): 40 תדר (HZ): 150 |
לא מתרחשת קריסה של מתח הבדיקה |
לַעֲבוֹר |
|
|
7 |
מבחן פריקה חלקית |
PC |
הרמה המקסימלית של פריקות חלקיות תהיה 10 pC |
＜10 |
לַעֲבוֹר |
|
04 אריזה ומשלוח
05 אתר וסיכום
תודה על התעניינותך בשנאי vpi! המוצרים שלנו זוכים להכרה רחבה בזכות הביצועים המדהימים, האמינות המעולה שלהם והעיצובים הרב-תכליתיים המותאמים לצרכים מגוונים. בין אם עבור יישומים תעשייתיים, מסחריים או מיוחדים, שנאים מסוג VPI יבשים- מספקים פתרונות חשמל יעילים, בטוחים ועמידים- לאורך זמן. אנו מצפים להפוך לשותף המהימן שלך בהנעת פתרונות כוח חכמים ועתיד בר קיימא. למידע נוסף או שירותים מותאמים אישית, אנא אל תהסס לפנות אלינו בכל עת!
תגיות פופולריות: שנאי vpi, יצרן, ספק, מחיר, עלות
