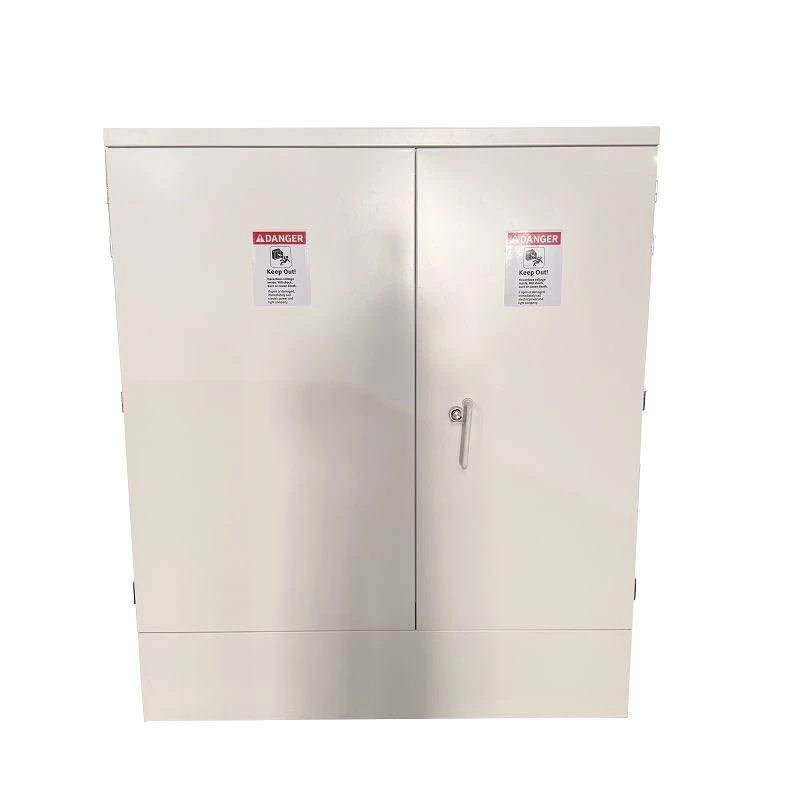

750 KVA Ansi Transformer-12.47/0.48 KV|ארה"ב 2025





01 כללי

1.1 תיאור הפרויקט

שנאי 750 kVA תלת פאזי רכוב רפידה נמסר לארה"ב בשנת 2025. ההספק הנקוב של השנאי הוא 750 kVA עם קירור KNAN. המתח הגבוה הוא 12.47D kV עם טווח הקשה של ±2*2.5% (NLTC), המתח הנמוך הוא 0.48Y/0.277 kV, הם יצרו קבוצה וקטורית של Dyn1.

השנאי המותקן על רפידת -750kVA זה כולל תצורת הזנה-ללולאה להמשכיות שירות משופרת ברשתות הפצה תת-קרקעיות. הוא מלא בנוזל אסטר טבעי FR3, המציע עמידות גבוהה באש והתכלות ביולוגית. המתוכנן לעמוד בתקני יעילות אנרגטית של DOE, השנאי מבטיח הפסדים נמוכים ופעולה אמינה. מגבלות עליית הטמפרטורה מוגדרות ל-65 מעלות עבור שמן ולפיתול (ממוצע), ו-80 מעלות עבור נקודה חמה.- המארז סיים עם ציפוי אבקה בצבע לבן (RAL 9003), המספק הגנה עמידה מפני קורוזיה עבור יישומים{12}}רומים חיצוניים.







1.2 מפרט טכני

מפרט וגיליון נתונים של שנאי 750 kVA רפידה



1.3 שרטוטים

שרטוט דיאגרמת שנאי 750 kVA רפידה וגודל.





02 ייצור

2.1 ליבה: יעילות גבוהה, הפסד נמוך, בסיס יציב

הליבה עשויה מפלדת סיליקון-מגולגלת-גבוהה,-אובדן פרימיום קר-מגולגל-. מפרק הצעד- ומבנה הליבה המצומצם במלואו מפחיתים ביעילות איבוד-עומס וזרם-אין עומס. הליבה מחושלת כדי למנוע מתח פנימי, מה שמבטיח יציבות מגנטית לטווח ארוך.- המשטח מצופה בלכה מבודדת מיוחדת להגנה מפני חלודה וקורוזיה, המספקת בסיס אמין לפעולתו היציבה של השנאי.



2.2 פיתולים: עיצוב מוליך אלומיניום, חסכוני ומעשי

הפיתולים משתמשים במוליכי אלומיניום באיכות-גבוהה, עם בידוד-בין-פניות העשוי מחומרים בדרגת טמפרטורה גבוהה-. פיתולי המתח-הנמוכים משתמשים במבנה מתפתל-כדי לשפר ביעילות את יכולת העמידות במעגל קצר-; פיתולי המתח-הגבוהים משתמשים במבנה-מתפתל-שכבתי או חתך כדי לשפר את יכולת העמידות בפני דחפי ברק. המוצר כולל אחיבור Dyn1כדי לעמוד בדרישות המערכת האופייניות להסטת פאזה והארקה ניטרלית. המבנה הקומפקטי עומד בדרישות לשימוש בסביבות סטנדרטיות.



2.3 מיכל: בניית פלדה עדינה, מראה הניתן להתאמה אישית

מיכל השנאי בנוי מפלדה קלה- באיכות גבוהה, המציע מבנה חזק ועמיד. המשטח מטופל בהתזה אלקטרוסטטית אבקתית, זמין בצבע לבן (RAL 9003) המותאם אישית, המעניק מראה נקי ומודרני המתייצב בהרמוניה עם הסביבה הסובבת. המארז מציע הגנה אמינה ומתאים להתקנה חיצונית.





03 יישום: יכולת הסתגלות רחבה לתרחישים מגוונים

סדרה זו של שנאים-מוצבים על רפידות תוכננה במיוחד עבור התקנה חיצונית, בגובה-הקרקע ונמצאת בשימוש נרחב ב:

• ישובי מגורים ומתחמי מסחר
• פארקי תעשייה, מפעלים ומתקני כרייה
• נופים עירוניים ופרויקטים הנדסיים עירוניים
• מתקנים חדשים תומכי אנרגיה (כגון פרויקטים פוטו-וולטאיים ואגירת אנרגיה)

המבנה הקומפקטי שלו, העיצוב המגן האטום לחלוטין והיכולת להתמזג עם הסביבה הופכים אותו לבחירה אידיאלית עבור רשתות חלוקת חשמל עירוניות.





04 תאימות

4.1 התאמת פרמטרים: מיושר במדויק כדי לעמוד בדרישות

המוצר מתוכנן בקפדנות בהתבסס על פרמטרי המערכת של הלקוח כדי להבטיח:

• קיבולת מדורגת, רמות מתח וטווח הקשה תואמים לדרישות המערכת
• פרמטרים מרכזיים כגון מתח עכבה, ללא-אובדן עומס ואובדן עומס תואמים למפרטי התכנון
• חיבור Dyn1 עומד בדרישות הארקה נייטרליות עבור מערכות הפצה תלת-פאזיות, ארבע-תיל נמוך-

פרמטרים חשמליים מותאמים אישית וממדים מבניים זמינים בהתבסס על צרכי פרויקט ספציפיים.



4.2 תאימות לתקנים: אישור סמכותי, מיושר בינלאומי

סדרת שנאים זו מתוכננת ומיוצרת תוך עמידה קפדנית בתקנים הבינלאומיים והתעשייה הבאים:

• IEEE Std C57.12.34-2022– תואם את תקן ה-IEEE העדכני ביותר עבור שנאים-מותקנים על רפידות
• DOE 2016- עומד בדרישות של משרד יעילות האנרגיה של ארה"ב עבור שנאי הפצה, ומבטיח עמידה בדרישות השוק האמריקאי

כל המוצרים עוברים אימות תכנון ובדיקת סוג על בסיס תקנים אלה, תוך הבטחת מפרטים טכניים בהתאמה לדרישות הבינלאומיות.



4.2 תאימות לתקנים: אישור סמכותי, מיושר בינלאומי

כל שנאי עובר תהליך בדיקה קפדני לפני היציאה מהמפעל על מנת להבטיח אמינות המוצר, כולל:

• יחס מתח ואימות קבוצת חיבור
• בדיקת איזון התנגדות DC
• ללא-אובדן עומס וללא-מדידה של זרם עומס
• אובדן עומס ומדידת מתח עכבה
• בדיקת עמידה במתח מופעל
• בדיקת עמידה במתח מושרה

כל נתוני הבדיקה מאוחסנים בארכיון לצורך מעקב, מה שמבטיח 100% תאימות של המוצרים שסופקו. ניתן לספק דוחות בדיקה לפי בקשת הלקוח.



4.4 אבטחת איכות: ייצור קפדני, תהליך ניתן למעקב

אנו מבטיחים איכות מוצר עקבית באמצעות מערכת ניהול ייצור חזקה:

• הקפדה על מערכת ניהול האיכות ISO 9001, עם בקרת תהליכים מלאה- החל מכניסת חומרי גלם ועד למשלוח המוצר המוגמר
• תהליכי מפתח (ערימת ליבה, סלילה, הרכבה סופית) מבוצעים על ידי טכנאים מנוסים, עם בדיקות-ראשונות של מאמר וביקורות- בתהליך
• כל חומרי הגלם (פלדת סיליקון, מוליכי אלומיניום, חומרי בידוד, פלדה, צבע וכו') מקורם בספקים- באיכות גבוהה ועוברים בדיקה נכנסת
• כל מוצר שומר על קובץ איכותי, המבטיח עקיבות מלאה מחומרי הגלם ועד למוצר הסופי
• תהליך האריזה עוקב בקפדנות אחר פרוטוקול הגנה בן שלוש-שכבות (מניעת לחות, הגנת קצה, חיזוק ארגז חיצוני) כדי להגן על המוצר במהלך ההעברה





05 משלוח ומשלוח: תיאום יעיל, בזמן-משלוח

אנו מקיימים מערכת ניהול אחסנה ולוגיסטיקה מקיפה. לפני המשלוח, אנו מאמתים בקפדנות את דגמי המוצר ורשימת האביזרים (כולל מחברי מרפק מתח גבוה-, מסופי מתח נמוך-, ידית הפעלה ותיעוד טכני). באמצעות שותפויות עם חברות לוגיסטיקה מקצועיות, אנו מציעים שירותי משאיות ייעודיות או פחות-מ- המבוססות על דרישות הפרויקט, מה שמבטיח שהמוצרים מגיעים לאתר הפרויקט בזמן ובמצב מושלם.





06 סיכום: שותף הפצה תואם, אמין ואמין
