5 MVA Power Traction Transformer-22/6.6 kV|דרום אפריקה 2025

01 כללי

1.1 תיאור הפרויקט

שנאי מתיחה 5 MVA נמסר לקנדה בשנת 2025. ההספק הנקוב של השנאי הוא 5000 kVA עם קירור ONAN. המתח הראשוני הוא 22 קילו וולט עם טווח הקשה של ±2*2.5% (NLTC), המתח המשני הוא 6.6 קילו וולט, הם יצרו קבוצה וקטורית של Dyn11.

בתגובה לתנאי הברק (12 הבזקי קרקע לקמ"ר בשנה) וזיהום מלח חמור וזיהום פיח תעשייתי בדרום אפריקה, התכנון שלו מתחשב באופן מלא בהגנה על בידוד ועמידות בפני קורוזיה. מיכל הדלק עשוי מלוחות פלדה בעובי של יותר מ- או שווה ל-6 מ"מ, ועובי הצלחת התחתונה מגיע ל-16 מ"מ. עובי הציפוי באזורים מזוהמים מאוד הוא 125 מיקרון. יתר על כן, מיכל הדלק והרדיאטור מאמצים עיצוב ריתוך תואם כדי להבטיח חוזק מבני וביצועי איטום.

במונחים של תצורה פונקציונלית הליבה, השנאי מצויד במחליף NLTC ללא-ברז עומס-, התומך בטווח ויסות מתח של ±2×2.5% וכולל פונקציונליות הניתנת לנעילה כדי להבטיח ויסות מתח מדויק ובטוח. פיתול המתח הנמוך- יכול לעמוד בעיוות הרמוני של מתח כולל של עד 27%, תוך התאמה לסביבות מורכבות של רשת חשמל. לליפוף יש חוזק מכני מספיק כדי לעמוד בפני זרמי תקלה, ולחלק החי יש מרווח קרקע של 3500 מ"מ, תואם לתקני פעולה בטוחים במתח גבוה-. בינתיים, הציוד מצויד בהתקני הגנה מרובים, לרבות ממסר גז צף- יחיד (עם מגעי אזעקה ומגע), ממסר תרמי עומס יתר (עם פיצוי טמפרטורת סביבה, טמפרטורת נסיעה מוגדרת ל-115 מעלות), מדחום שמן משטח שמן מסוג-(מגע מתכוונן שמוגדר ב-90 מעלות אשר יכול לנטר את שסתום הלחץ ולפעול בזמן אמת), ומצב הפעלה אמיתי. חריגות במהירות.

1.2 מפרט טכני

סוג מפרט וגיליון נתונים של שנאי מתיחה 5000kVA

1.3 שרטוטים

ציור וגודל של שנאי מתיחה של 5000 kVA.

02 ייצור

2.1 ליבה

ליבת השנאי היא המעגל המגנטי המרכזי של שנאי מתיחה. נבנה מלמינציות פלדת סיליקון חדירות- גבוהה, הוא מתעל ביעילות שטף מגנטי מתחלף עם אובדן אנרגיה מינימלי. זה קריטי להמרת חשמל אמינה ותפעול יציב בתנאים התובעניים של תחבורה ברכבת.



2.2 סלילה

פיתול הדיסק הרציף הוא סוג סליל מפתח בשנאי מתיחה. הוא נוצר על ידי סלילה מוליכים מלבניים בסדרה של דיסקים רדיאליים ללא חיבורים מולחמים בין סיבובים. מבנה מכני חזק זה מספק חוזק-קצר יוצא דופן ופיזור חום יעיל, החיוניים לפעולה אמינה תחת תנודות עומס תכופות.



2.3 טנק

המיכל משמש כמארז המגן ומערכת קירור אינטגרלית עבור שנאי המתיחה. הוא חזק מבחינה מכנית כדי לעמוד בפני רעידות ופגיעות, בעוד שהעיצוב שלו מייעל את פיזור החום כדי להבטיח שהליבה והפיתולים פועלים בטמפרטורות בטוחות, מה שמבטיח אמינות בתנאי שירות תובעניים.



2.4 הרכבה סופית

הרכבה סופית היא התהליך הקריטי של שילוב הליבה, הפיתולים והמיכל לתוך שנאי מתיחה שלם ואמין. הוא מבטיח יישור מכני מדויק, שלמות חשמלית ואיטום-שמן, וכתוצאה מכך יחידה חזקה המסוגלת לספק ביצועים מוגדרים בתנאים התובעניים של תפעול רכבת.

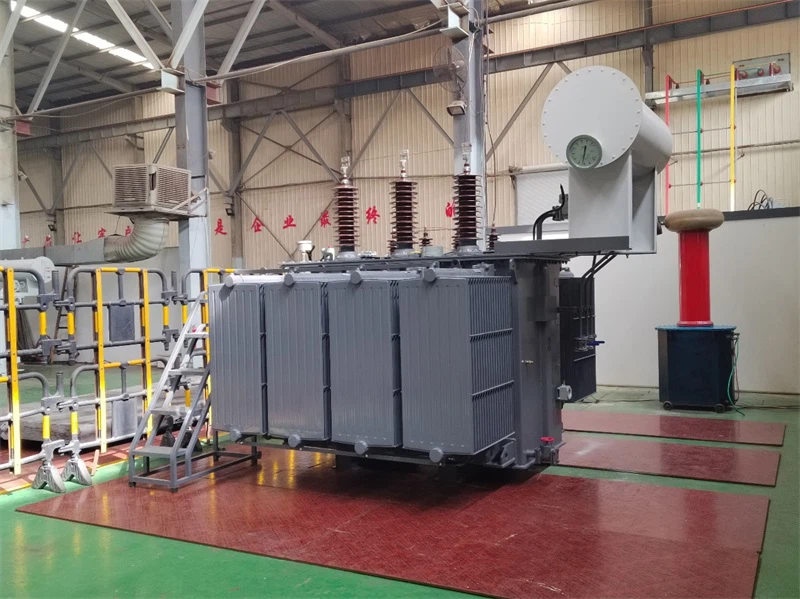

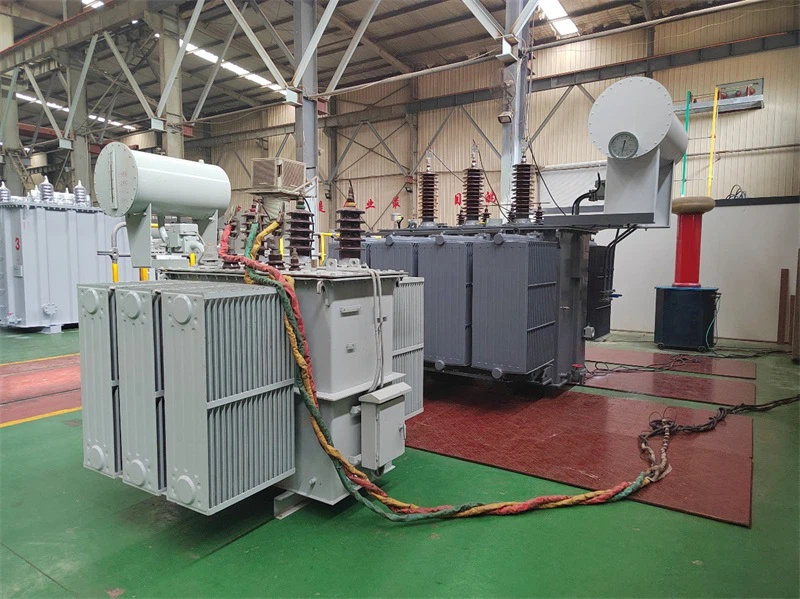

03 בדיקה

שנאי המתיחה הזה עבר סדרה מקיפה של בדיקות שגרתיות, סוגים ומיוחדות כדי לאמת את תקינותו החשמלית, היעילות התפעולית ואמינותו-לטווח ארוך. משטר הבדיקות הקפדני, המכסה חוזק דיאלקטרי, הפסדים, יחס, בידוד וניתוח גז-ב-שמן, מאשר את התאימות המלאה של היחידה למפרטי הביצועים ואת מוכנותה לשירות רכבות תובעני.

04 אריזה ומשלוח

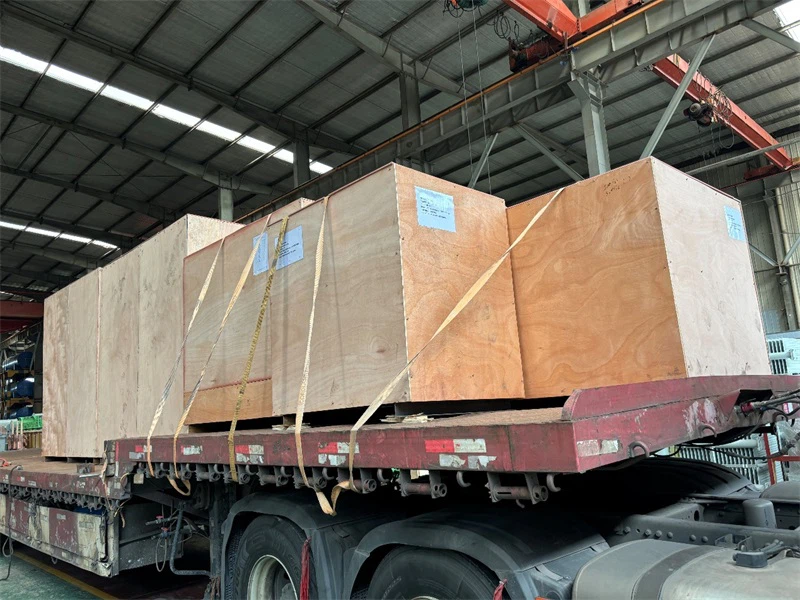

4.1 אריזה

האריזה של שנאי המתיחה מתוכננת להגנה מרבית במהלך המעבר והאחסון. תוך שימוש במסגרת חזקה ועמידה בפני מזג אוויר עם חיזוק מותאם אישית, הוא מבטיח את שלמות היחידה מפני זעזועים מכניים, רעידות וגורמים סביבתיים, ומבטיח הגעה בטוחה לאתר ההתקנה.



4.2 משלוח

המשלוח של שנאי המתיחה הזה מבוצע תחת תנאי CIF (עלות, ביטוח ומשלוח), המספקים פתרון לוגיסטי מקיף של נמל-ל-נמל. האחריות שלנו מקיפה את כל התהליך של אספקת היחידה בבטחה לנמל דרבן, דרום אפריקה. זה כולל ניהול שחרור ממכס יצוא, אבטחת שירות הליבה של הובלה אוקיינוס, וארגון ביטוח מטען מלא, עם כל העלויות הנלוות מכוסות. גישה זו מציעה ללקוח ודאות משמעותית והפחתת סיכונים, ומבטיחה שהציוד הקריטי מנוהל על ידנו בצורה מקצועית לאורך כל המעבר הימי הבינלאומי עד לשחרורו בנמל היעד.





05 אתר וסיכום

בליבת עולם הכוח, יציבות ויעילות הם עיסוקים נצחיים. שנאי המתיחה שלנו הם לא רק מכשירים מדויקים הממירים אנרגיה חשמלית לכוח רב עוצמה, אלא גם אבן הפינה הנושאת בטיחות, דייקנות ואמון. מתפיסת העיצוב הראשונית ועד לבדיקה הקפדנית הסופית, החתירה הבלתי פוסקת שלנו למצוינות בכל פרט היא אך ורק כדי להבטיח שבכל התחלה- ובכל מסע, נוכל לספק תמיכה שקטה אך רבת עוצמה.

בחירה במוצרים שלנו פירושה שבחרת בשותף אמין-לטווח ארוך. אנו מבטיחים להניע את עתיד התחבורה המודרנית יחד איתך באמצעות טכנולוגיה יוצאת דופן, איכות אמינה ושירותים-כל-סביב, מה שהופך כל חיבור למלא בעוצמה.
